Laboratorium podstawowych obwodów elektrycznych/elektronicznych

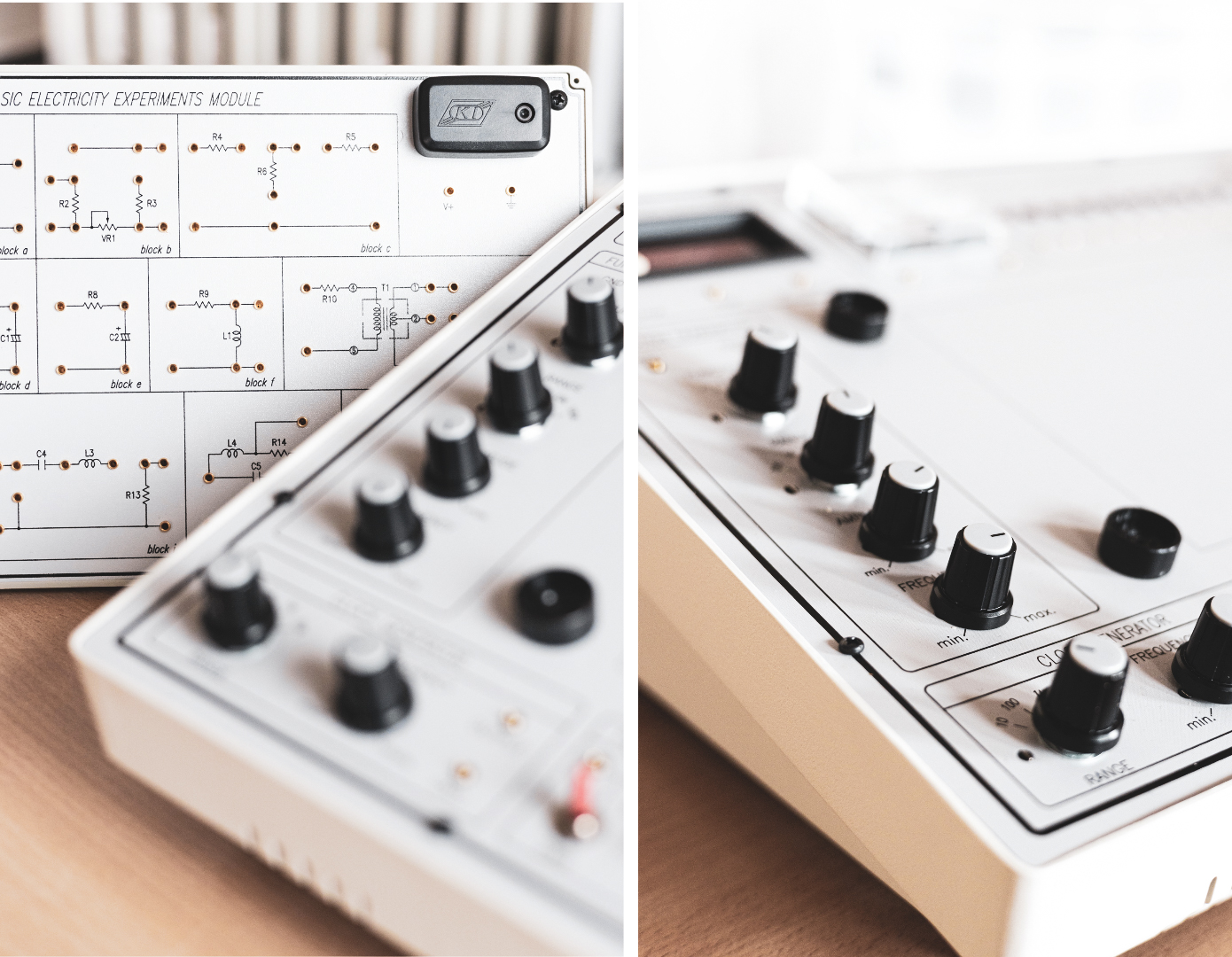

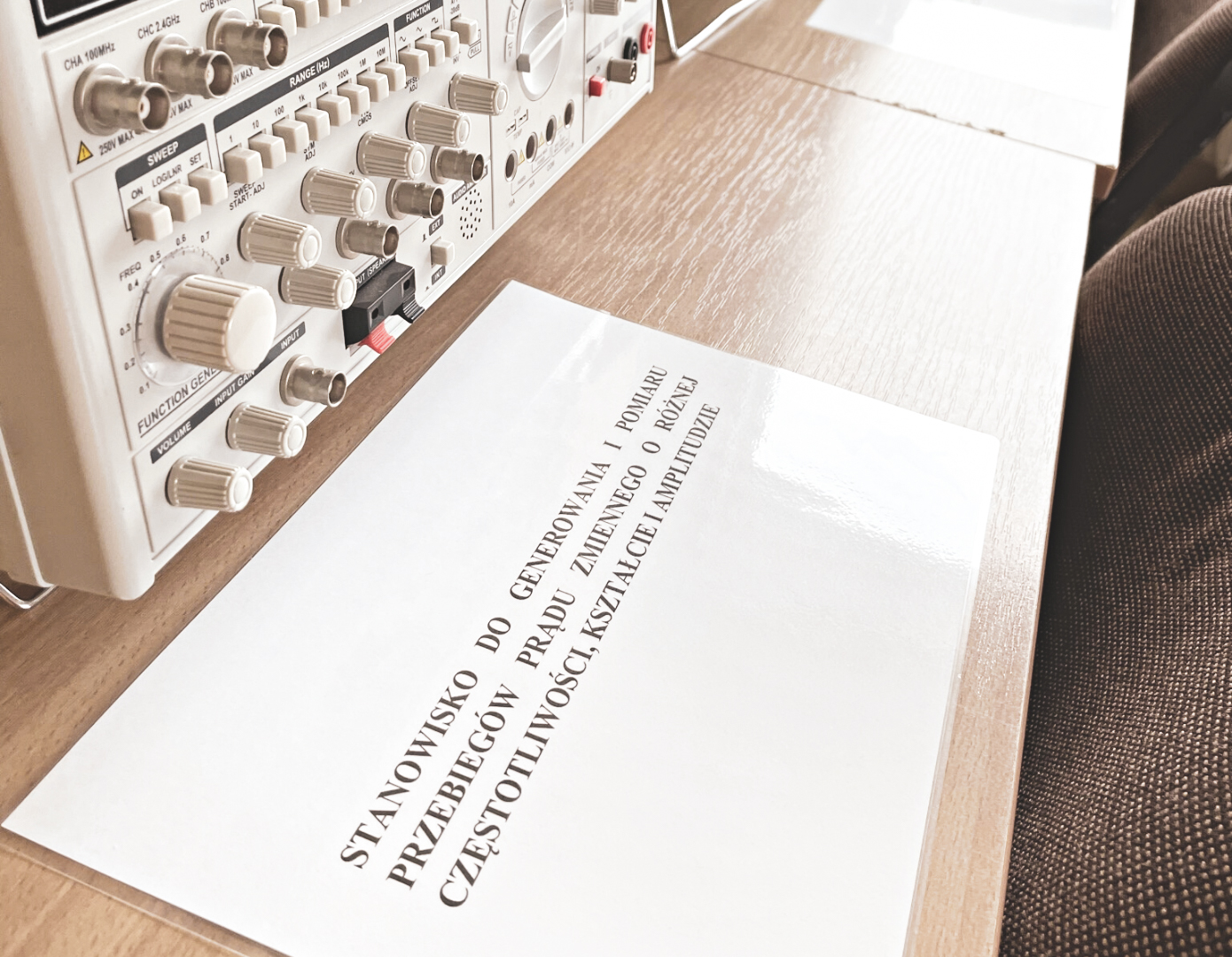

6 zestawów ćwiczeniowych KL-210

Zestaw ćwiczeniowy KL-210 jest doskonałą pomocą dydaktyczną do kształcenia na kierunkach takich jak: mechanika i budowa maszyn, mechatronika, informatyka czy budownictwo.

Zdnienia związane z konkretnymi podstawowymi układami elektrycznymi można studiować z pomocą wymiennych modułów eksperymentalnych.



ZESTAWY ZAWIERAJĄ:

1. Zasilacze napięcia stałego

1. Zasilacz nieregulowany
   a. Napięcia : ±5V; ±12V
   b. Zabezpieczenie przed przeciążeniem.
2. Podwójny zasilacz DC
   a. Napięcie : ±3V ~ ±18V, regulacja ciągła
   b. Zabezpieczenie przed przeciążeniem.

2. Zasilacz napięcia zmiennego

1. Napięcie : 9V ~ 0V ~ 9V.
2. Zabezpieczenie przed przeciążeniem.

3. Generator sygnałowy

1.  Generator impulsowy : (sygnał TTL)
   a. częstotliwość : 1Hz~10kHz / 4 zakresy, regulacja ciągła
   b. obciążalność : 10 bramek TTL
2. Przełączniki impulsowe
   a. 2 niezależne wyjścia, poziom TTL
   b. wyjścia Q i Q , szerokość impulsu > 5ms
   c. obciążalność : 10 bramek TTL
3. Przełączniki danych
   a. niezależne sterowanie 8 wyjściami, poziom TTL, układ tłumienia zjawiska odbijania zestyków
   b. obciążalność : 10 bramek TTL



4. Generator funkcyjny

• Przebiegi wyjściowe : sinus, prostokąt i trójkąt
• Częstotliwość : 10Hz ~ 100kHz, 4 ustawienia, regulacja ciągła
• Napięcie wyjściowe : ≥ 18Vp-p (otwarta pętla); ≥ 9Vp-p (obciążenie 50Ω)

5. Przyrządy pomiarowe i wskaźniki optyczne

1. 3 ½-cyfrowy woltomierz / amperomierz
   a. zakres napięciowy DC : 2V, 200V
   b. dokładność : ±(0,3% odczytu + 1 cyfra)
   c. zakres prądowy DC : 200µA, 2000mA
   d. dokładność : ±(0,5% odczytu + 1 cyfra)
2. Galwanometr
   a. zakres prądowy : ±50mA
   b. dokładność : klasa 2,5
3. Wskaźniki LED
   a. 10 niezależnych, diodowych wskaźników stanów
   logicznych (wysoki, niski)
   b. impedancja wejściowa : <100kΩ
4. Wyświetlacze cyfrowe
   a. 2 niezależne wskaźniki 7-segmentowe LED
   b. 7-segmentowy dekoder/driver BCD, wejście DP
   c. wejście z kodem 8-4-2-1

6. Płyta montażowa (AC-90001)

Płyta z 1680 punktami połączeniowymi.
